可視對講M新系統說明書

發布時間：2019-08-22   ｜  作者：安居樂可視對講   ｜  來源：石家莊安居樂科技                     瀏覽：

核心：普通可視對講M新系統操作說明書,本系列系統是智能語音樓宇對講系統，是我公司綜合考慮調試方便、高性價比、多功能、高智能化而研發的一種樓宇對講系統。

技術參數
工作電壓：DC18V	工作電流：240mA
待機電流：140mA	最低照度：0.05LuX
攝像頭：1/3”CCD鏡頭	通話時間：2分鐘
解析度：800TVLine	通話方式：雙向通話
可接分機：9999臺室內機	傳輸方式：叉分網線傳輸

1、門口機功能設置

在待機狀態下，輸#552655#，進入功能設置選項界面，LED數碼門口主機則會顯示”1.2.3.4.”功能選擇代碼（1.智能編分機房號 2.編設單元號 3.設置開鎖密碼 4.設置權限密碼）；中文顯示門口主機則會直接顯示括號內中文提示語。

選擇1：智能編寫房號

●在待機狀態下，輸入#552622#，按1進入智能編房號模式，LED數碼門口主機則顯示”P._ _ _”（表示請輸入6位操作權限密碼），如果權限密從未修改過則輸入出廠初始密123456，如果已修改則輸入最后修改的新權限密碼，如果顯示”_NO_”（表示輸入權限密碼錯誤而無權進入下一步操作），如果顯示”_IN_”（表示輸入權限密碼正確已進入下一步操作了），此時門口主機會自動檢測樓層平臺，并顯示檢測到的樓層平臺數量001、002、003…..，檢測完畢后顯示的樓層平臺總數量，5秒后會顯示”L._ _ _”(表示請輸入4位數的樓層結構模式)，此時可根據現場安裝的實際情況輸入想要設置的樓層平臺和房號結構模式。

（1）單層共用樓層解碼器模式：輸入4位數為從左至右依次為千位百位十位個位，“千位”表示樓層號從第幾層開始編設，“百位”表示一層裝有幾個樓層平臺，“十位和個位”表示房號從第幾號開始編設。

例如：每層裝有兩個4戶型樓層解碼器，共有8戶分機，第一層分機房間號是105至112，則輸入1205；

第一層第1個解碼器輸出為105、106、107、108，第2個解碼器輸出是109、110、111、112；

第二層第1個解碼器輸出為205、206、207、208，第2個解碼器輸出為209、210、211、212；

第三層、第四層……依次向上延順自動分配；（注意：分機號與解碼器端口號從小到大順序?qū)μ?hào)入座）

（2）多層共用樓層解碼器模式：輸入4位數為從左至右依次為千位 百位 十位 個位，“千位”表示樓層號從第幾層開始編設， “百位”表示每層幾戶，“十位和個位”必須為“00”表示多層共用模式。

例如：從第二樓開始，每層3戶，選用兩層共用一個6戶型的解碼器則輸入2300；

第二、三層共用的解碼器1、2、3端口分配為201、202、203、4、5、6端口分配為301、302、303；

第四、五層共用的解碼器1、2、3端口分配為401、402、403、4、5、6端口分配為501、502、503；

（3）其它編房號模式：智能編房號模式只適用于整棟樓的樓層房號相連并有規律的結構模式，如無規律的或特殊房號可采用室內分機手動編房號方式，具體操作見室內分機項有詳細編設介紹。

選擇2：設置單元號

  在待機狀態下，輸入#552655#，按2進入設置單元號模式，LED數碼門口主機則顯示“P._ _ _”（表示請輸入6位操作權限密碼），如果權限密從未修改過則輸入出廠初始密123456，如果已修改則輸入最后修改的新權限密碼，如果顯示“NO”（表示輸入權限密碼錯誤而無權進入下一步操作），如果顯示“IN_”（表示輸入權限密碼正確已進入下一步操作了），此時會顯示“d._ _ _”（表示請輸入4位單元號），輸入4位單元號后，當顯示“End”時（表示單元號已設置完成）；中文顯示門口主機操作流程與LED數碼門口主機相同，全中文提示，按中文提示語句一步步操作即可。

選擇3：修改開鎖密碼

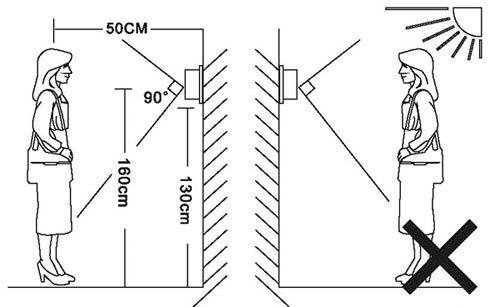

1、門口機的使用

門口機呼叫室內分機

根據接線圖把單元內所有的設備通上電源，在門口機輸入4位或3位房號后，門口機有提示聲，室內分機按接聽后，即可對講。

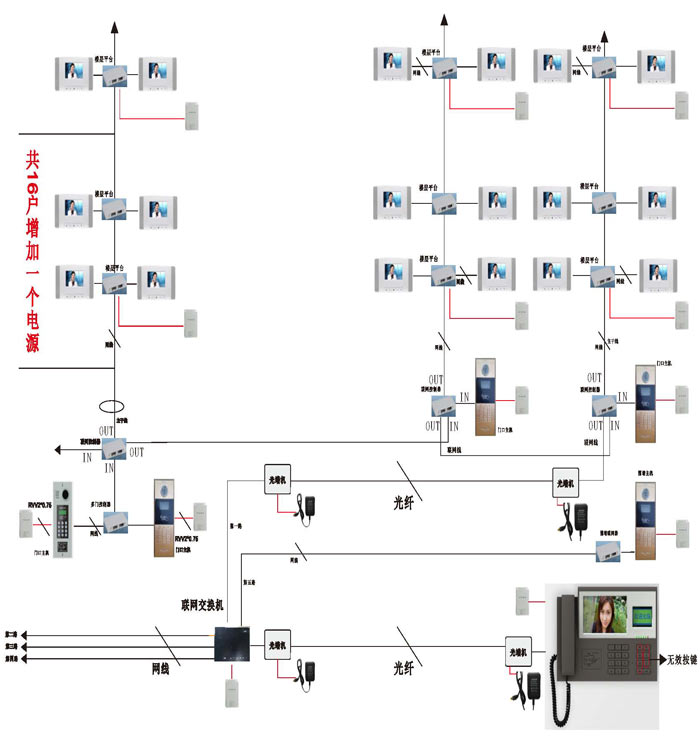

門口機呼叫管理中心

在聯網設備接通的狀態下，在門口機上輸入“0000”，則主機可以呼叫管理中心；管理中心有圖像，提手柄即可通話。

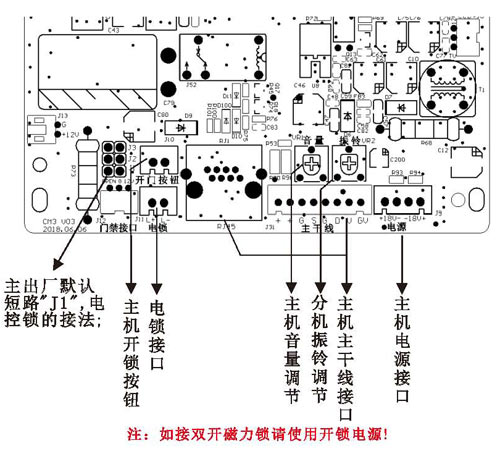

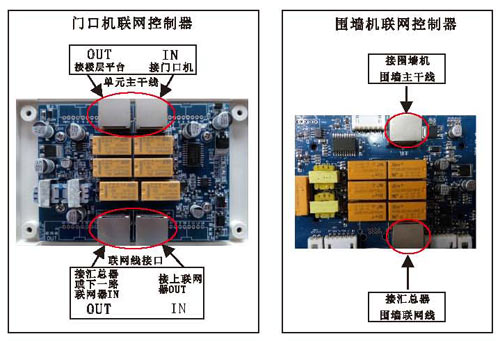

2、門口機接口說明

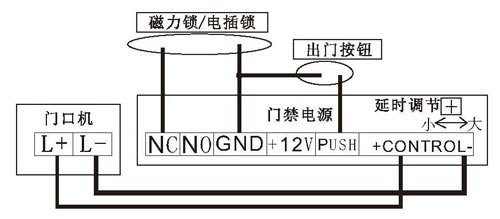

4、門禁電源磁力鎖接線圖

四、室內分機
室內分機功能強大、對講、開鎖、監視、選曲。


基本功能
對講、開鎖、監視、監聽
自編房號、復式樓功能
和弦音樂振鈴



技術參數
工作電源：DC12V-18V	工作電流：≤500mA
待機電流：0MA	通話方式：雙向通話
圖像顯示：黑白：7＂／４＂ＴＦＴ彩色液晶顯示



室內分機鈴聲選曲設置

室內分機在＂監視＂的狀態下，按兩次＂通話＂鍵，此時室內機會出現鈴聲，然后循環按下進行選曲，選擇完畢后按＂開鎖＂鍵確認保存并退出。



室內分機呼叫管理中心

在聯網設備接通的狀態下，在室內分機按住＂呼叫＂鍵３秒后松開則室內分機可以叫管理中心；管理中心提手柄即可通話。

室內分機手動設置房號（針對特殊房號和內解碼分機）

室內分機在監視的狀態下，長按＂開鎖鍵＂６秒，室內分機會自動提示＂請輸入房號＂，按＂通話鍵＂的次數來選擇房號的數字，（不是四位房號請?jiān)谇懊婕樱希矗㈤_鎖鍵＂確認；再按＂通話鍵＂的次數去選擇房號的下一位。

例如：設置房號＂０５１２＂；在監視的狀態下，長按＂開鎖鍵＂５秒，會提示＂請輸入房號＂后，按１次＂通話鍵＂，按＂開鎖鍵＂確認為＂０＂；按６次＂通話鍵＂，按＂開鎖鍵＂確認為＂５＂；按２次＂通話鍵＂，按＂開鎖鍵＂確認為＂１＂；按３次＂通話鍵＂，按＂開鎖鍵＂確認為＂２＂；即房號為＂０５１２＂

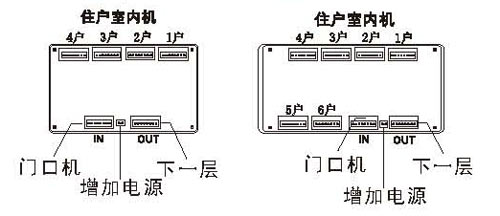

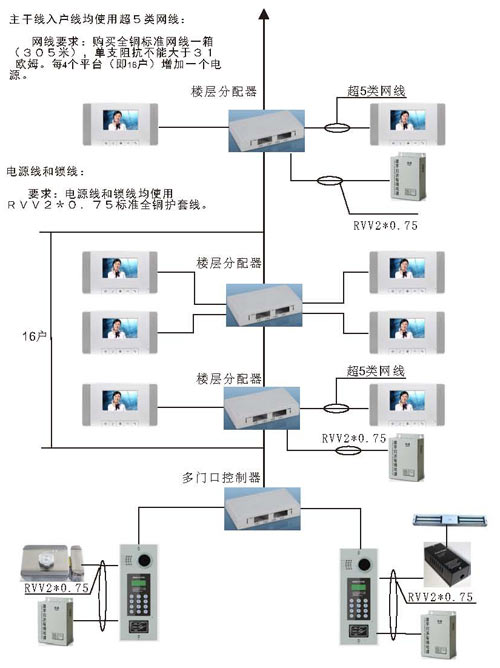

五、樓層分配器
可接1-6臺室內機；分機和與系統主線連接保護；分機故障自隔離保護，房號儲存等功能。


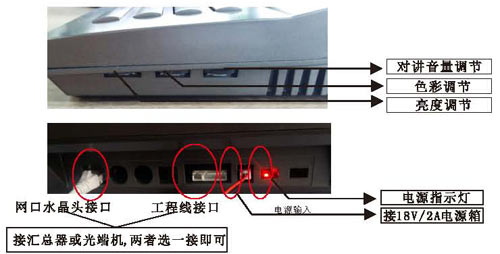

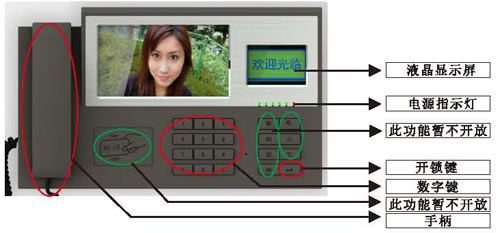

管理中心監視主機

在聯網的狀態下，管理中心輸入2位棟號和2位單元號，再按”#”鍵確認，即管理中心可以監視門口機圖像，并提管理中心手柄可雙方通話。

管理中心呼叫室內分機

在聯網狀態下，管理中心輸入2位棟號、2位單元號和四位房號，再按”#”鍵確認，即管理中心可以呼叫室分機，室內分機可以按”對講”鍵即可雙方通話。

十、系統電源
